آموزش جامع مبدل صفحه‌ای: از معرفی تا نگهداری

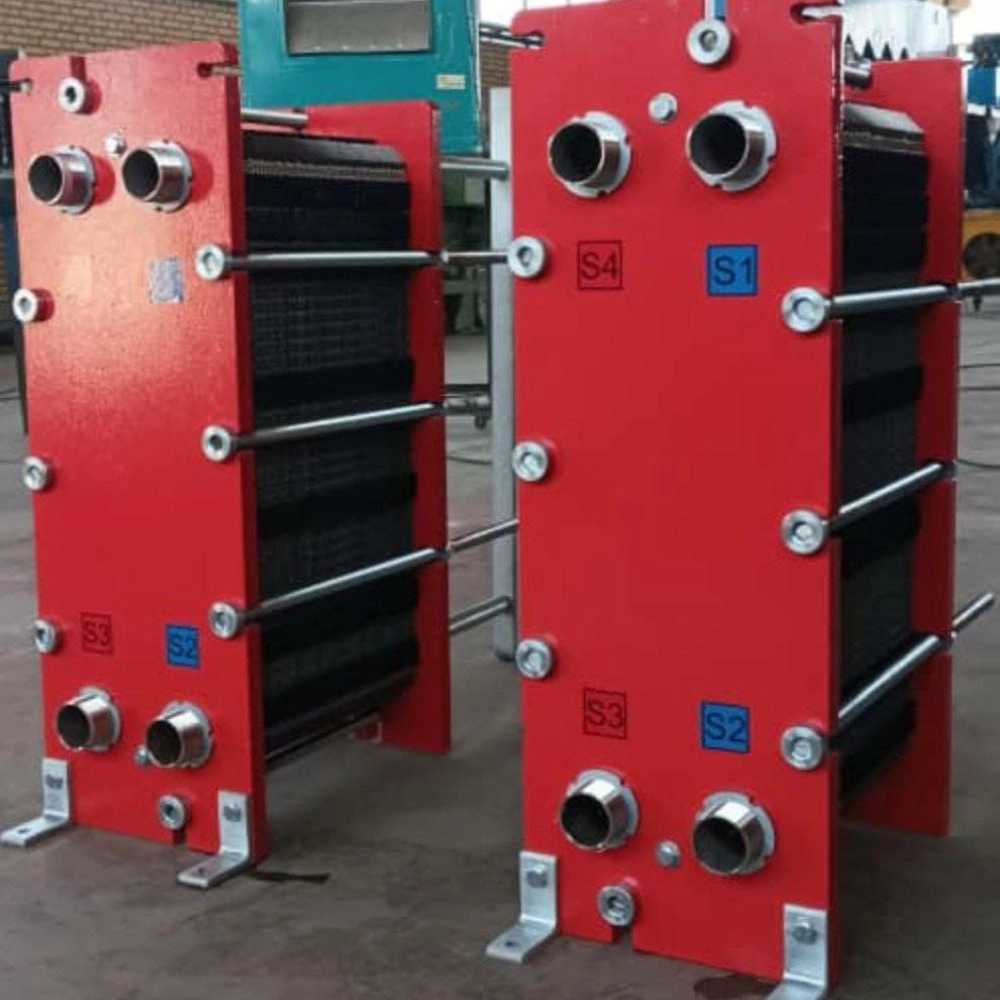

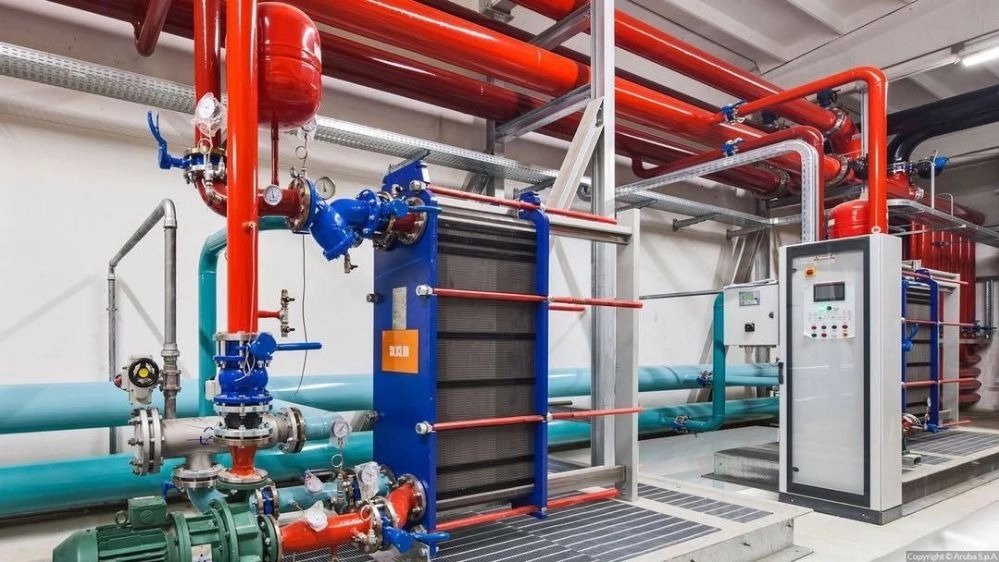

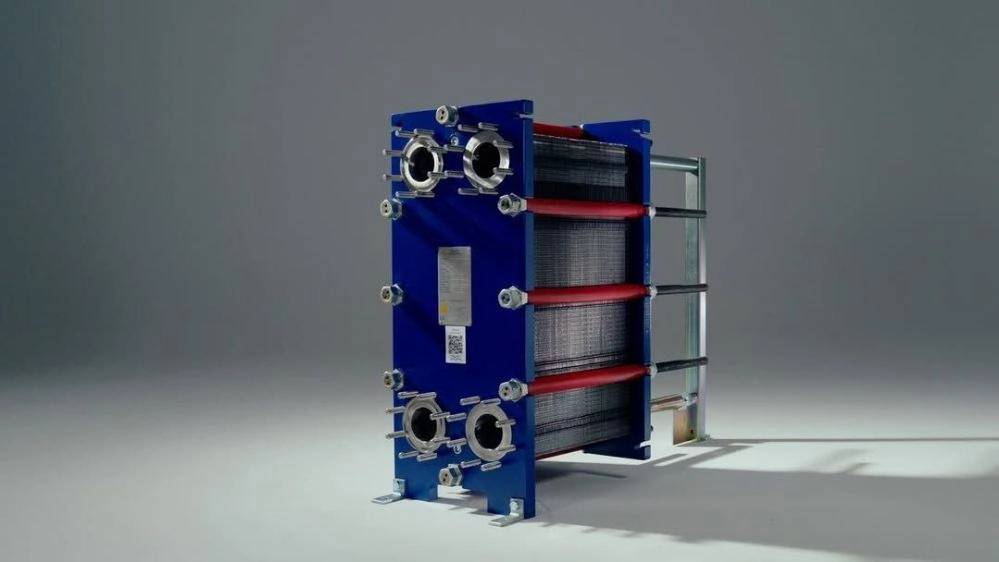

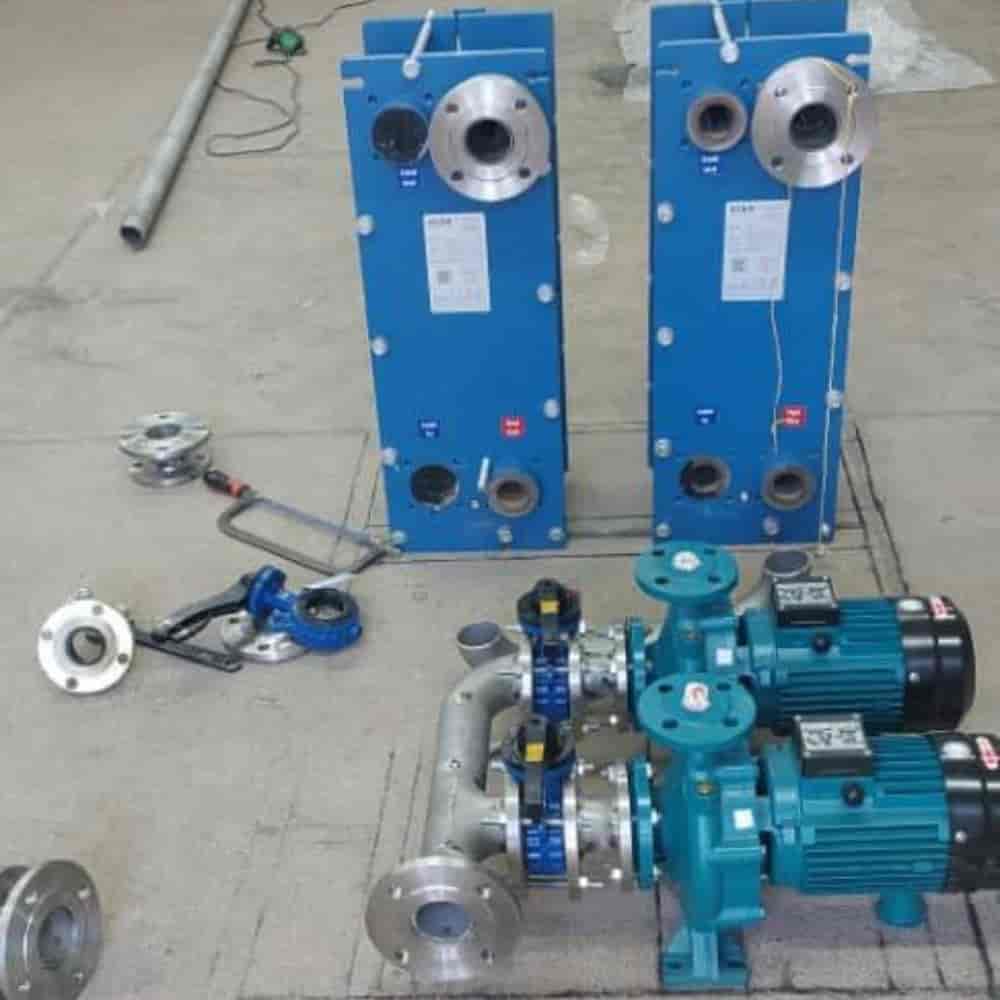

مبدل صفحه‌ای (Plate Heat Exchanger) یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف مانند صنایع غذایی، تهویه مطبوع، پتروشیمی و داروسازی است. این مبدل از صفحات فلزی نازک تشکیل شده که سیالات سرد و گرم به‌صورت متناوب بین آن‌ها جریان دارند. طراحی فشرده و راندمان بالای انتقال حرارت، این مبدل را به گزینه‌ای ایده‌آل تبدیل کرده است.

راندمان بالا: سطح تماس زیاد صفحات باعث انتقال حرارت سریع‌تر می‌شود. طراحی فشرده: فضای کمتری نسبت به مبدل‌های پوسته و لوله اشغال می‌کند. انعطاف‌پذیری: امکان افزودن یا کم کردن صفحات برای تغییر ظرفیت حرارتی. تمیزکاری آسان: قابلیت باز شدن صفحات برای شست‌وشو و نگهداری.

انتخاب درست مبدل صفحه‌ای برای عملکرد بهینه و کاهش هزینه‌ها حیاتی است. در ادامه پارامترهای کلیدی برای انتخاب آورده شده است: الف) نوع سیال خواص سیال: ویسکوزیته، چگالی و ظرفیت گرمایی سیال (گرم یا سرد) را بررسی کنید. خورندگی: برای سیالات خورنده (مثل اسیدها)، از جنس صفحات مقاوم مانند استیل ضدزنگ 316 یا تیتانیوم استفاده کنید. ب) دما و فشار محدوده دمایی: دمای ورودی و خروجی سیالات و حداکثر دمای کاری مبدل را مشخص کنید. فشار کاری: مبدل باید تحمل فشار سیال را داشته باشد. معمولاً مبدل‌های صفحه‌ای تا 25 بار فشار را تحمل می‌کنند. ج) ظرفیت حرارتی بار حرارتی: مقدار حرارتی که باید منتقل شود (بر حسب kW یا kcal/h) را محاسبه کنید. افت فشار: طراحی باید افت فشار سیال را به حداقل برساند تا پمپ‌ها بار اضافی تحمل نکنند. د) جنس صفحات و واشرها جنس صفحات: استیل ضدزنگ، تیتانیوم یا نیکل بسته به کاربرد. جنس واشرها: واشرهای نیتریل (NBR)، EPDM یا ویتون برای دما و سیالات مختلف مناسب هستند. ه) ابعاد و فضای نصب فضای موجود برای نصب و دسترسی برای تعمیرات را در نظر بگیرید. وزن و ابعاد مبدل باید با محدودیت‌های سایت سازگار باشد.

نگهداری منظم مبدل صفحه‌ای عمر مفید آن را افزایش داده و از کاهش راندمان جلوگیری می‌کند. نکات کلیدی نگهداری: الف) تمیزکاری دوره‌ای رسوب‌زدایی شیمیایی (CIP): برای حذف رسوبات (مثل کلسیم یا مواد آلی) از محلول‌های اسیدی یا قلیایی استفاده کنید. تمیزکاری دستی: صفحات را باز کرده و با برس نرم و آب فشار قوی تمیز کنید. فاصله زمانی: بسته به نوع سیال، هر 6 ماه تا 2 سال یک‌بار تمیزکاری انجام دهید. ب) بررسی واشرها واشرها را برای ترک‌خوردگی، سفت شدن یا نشتی بررسی کنید. واشرهای فرسوده را با نوع سازگار جایگزین کنید. ج) کنترل نشتی پیچ‌های فریم را بررسی و در صورت نیاز سفت کنید (بدون فشار بیش از حد). نشتی‌ها معمولاً به دلیل خرابی واشر یا آسیب صفحات رخ می‌دهد. د) بازرسی صفحات صفحات را برای خوردگی، ترک یا تغییر شکل بررسی کنید. از ابزارهای بازرسی غیرمخرب (NDT) برای شناسایی آسیب‌های پنهان استفاده کنید.

تعمیرات به موقع از خرابی‌های بزرگ‌تر جلوگیری می‌کند. مراحل اصلی تعمیرات: الف) تعویض صفحات یا واشرها صفحات آسیب‌دیده (سوراخ‌شده یا خورده‌شده) را تعویض کنید. هنگام تعویض واشر، از چسب یا واشرهای کلیپسی مناسب استفاده کنید. ب) رفع نشتی اگر نشتی از واشر نیست، صفحات را برای سوراخ یا ترک بررسی کنید. تست هیدرواستاتیک برای شناسایی محل نشتی توصیه می‌شود. ج) بازسازی فریم فریم مبدل را برای زنگ‌زدگی یا تغییر شکل بررسی و در صورت نیاز رنگ‌آمیزی یا تعمیر کنید. ریل‌های هدایت‌کننده صفحات را برای روان بودن حرکت چک کنید. د) نکات ایمنی هنگام باز کردن مبدل، از تجهیزات ایمنی (دستکش، عینک) استفاده کنید. مطمئن شوید فشار و دمای سیال به صفر رسیده است.

مبدل صفحه‌ای با انتخاب صحیح و نگهداری مناسب، سرمایه‌گذاری مطمئنی برای فرآیندهای صنعتی است. برای انتخاب مدل مناسب، همیشه با سازنده یا مهندسان مشاور ما مشورت کنید.
